MIKROTIK

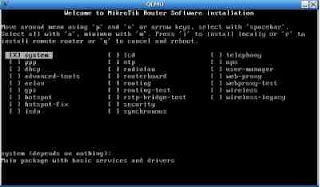

Software Installation paket instalasi untuk mikrotik :

1. Paket System

Paket System merupakan paket utama yang mengatur sistem operasi mikrotik. Paket System ini tidak tergantung pada paket lainnya dan wajib diinstalasi. Paket System ini merupakan sistem operasi Mikrotik menggunakan O/S Linux dan bersifat proprietary. Untuk memilih menu satu persatu dengan menggerakkan tanda panah atas atau tanda panah bawah dan memilih dengan menggunakan tombol end dan pilihan aktif akan ditandai [x].

2. Paket PPP ( point to point protocol)

Paket PPP ( point to point protocol) merupakan paket yang memuat protocol PPP. Paket PPP diperlukan untuk fitur komunikasi serial dengan menggunakan PPP, ISDN PPP, L2TP dan PPTP serta komunikasi PPP on Ethernet (PPPoE). Paket PPP digunakan untuk komunikasi Wide Area Network dengan menggunakan kompunikasi serial mode asyncronous maupun mode syncronous akan memerlukan hardware tambahan tertentu dan yang didukung oleh driver dalam paket syncronous. untuk komunikasi dengan metoda asycronous dapat menggunakan serial port standar PC seperti com1 dan com2. Jika diperlukan lebih dari yang ada distandar PCdapat digunakan hardware lain yang didukung oleh mikrotik

3. Paket DHCP ( Dynamic Host Configuration Protocol)

Paket DHCP ( Dynamic Host Configuration Protocol) merupakan paket yang membuat fitur DCPC baik yang diperlukan untuk menjadi client maupun server. Dengan menggunaka fitur DHCP client interface ethernet dapat diberi alamat IP, netmask dan default gateway secara dynamic. Pada saat client DHCP mendapatkan semua informasi tersebut maka secara otomatis interface ethernet dhcp client tersebut diset alamat IP dan netmask sesuai yang diberikan dhcp server. Jika tersedia default gateway maka default gateway pada tabel routing juga diupdate berdasarkan informasi DHCP server. Jika waktu aktif dhcp client terlewati maka alamat ip, netmask dan default gateway dan dhcp server tidak tersedia maka alamat IP invalid dan default gateway akan dihapus dari tabel routing. Selain fitur DHCP client, mikrotik juga dapat berfungsi sebagai DHCP server maupun DHCP relay.

4. Paket Advanced-tools

Paket Advanced-tools memuat fitur e-mail client, ping, netwatch, traceroute, bandwidth tester, traffic monitoring, mrtg dan utility lain yang sering diperlukan untuk mengetahui kondisi router maupun jaringan. Fitur netwatch merupakan salah satu fitur yang memungkinkan Mikrotik menjadi lebih pintar dan dapat memilih konfigurasi berdasarkan script (urutan perintah) sesuai kondisi jaringan (netwatch). Paket advanced tools ini terdapat pada semua level lisensi

5. Paket Arlan

Paket Arlan merupakan dukungan mikrotik untuk penggunaan card ISA Arlan 655Wireless Interface agar dapat secara transparant berkomunikasi dengan lawannya.

6. Paket GPS

Paket GPS, mikrotik routerOS dapat menggunakan Penerima Global Positioning System (GPS) sebagai referensi waktu Network Time Protocol (NTP) dan lokasi. Paket GPS ini memerlukan lisensi level 1 (SOHO) dan dapat mengadopsi beberapa format standar seperti Garmin, NMEA 0182, Simple Text Output Protocol. GPS didukung oleh 24 satelit dengan 6 jenis orbital denganmasa orbit 12 jam, sehingga dari bumi dalam satu saat dapat terlihat 5 atau 6 satelit. Penerima GPS menghitung posisi dan waktu berdasarkan informasi diterima dari 4 satelit. Mikrotik RouterOS selain dapat menggunakan GPS juga dapat mengatur waktu secara presisi dari ntp server

7. Paket Hotspot

Paket Hotspot digunakan untuk melakukan authentication, autorization dan accounting pengguna yang melakukan access jaringan melalui gerbang hotspot. Pengguna hotspot sebelum melakukan access jaringan perlu melakukan authentication melalui web browser baik dengan protocol http maupun https (secure http). Hotspot gateway memerlukan tambahan memory dan cpu proses jika digunakan untuk menghitung dan mengamati traffic lokal yang sedang berjalan. Paket hotspot memerlukan lisensi level 1 ( untuk hotspot user) dan tersedia untuk jumlah pengguna lebih banyak pada level lisensi diatas 3.

8. Paket ISDN

Paket ISDN, Mikrotik Router dapat berfungsi sebagai ISDN client maupun server. Fungsi dial-up dapat diatur secara permanen ataupun dial-ondemmand, IP address yang diberikan oleh ISP dapat digunakan sebagai default route dalam routing table.
Mikrotik dapat mengunakan berbagai ISDN card dengan chipset Siemen seperti:

• Eicon Diehl Diva – diva
• Sedlbauer Speed - sedlbauer
• ELSA Quickstep 1000 - quickstep
• NETjet – netjet
• Teles – teles
• Dr. Neuhaus Niccy – nicy
• AVM – avm
• Gazel – gazel
• HFC 2 BDSO base – hfs
• W6692 base – w6692

Kanal ISDN ditambahakan secara otomatis pada saat loading driver card ISDN, setiap kanal sama dengan B data atau 64K ISDN

9. Paket LCD

Paket LCD digunakan untuk menampilkan informasi kondisi system Mikrotik melalui layar LCD mini yang tersambung ke paralel ataupunUSB LCD yang bisa digunakan oleh di:

• Crystalfonts Intelegent Serial LCD Module 632 (16x2) dan 634 (20x4),
• PowerTip Character LCD Module PC1602 (16x2), PC1604 (16x4), PC2002 (20x4), PC2402 (24x2), dan PC2404 (24x4).

10. Paket NTP

Paket NTP digunakan untuk menyelaraskan SERI JARINGAN MODERN sistem waktu komputer dalam jaringan. Akan sangat baik apabila paket NTP ini melakukan perselarasan waktu dengan menggunakan ntp server standar dan menggunakan gps (perlu paket gps). Mikrotik NTP dapat digunakan sebagai server dan client. Pada mode server dapat menggunakan unicast, broadcast dan multicast manycast. Sedang pada mode client menggunakan unicast dengan fungsi server referensi primary dan secondary NTP.

11. Paket Radio LAN

Paket Radio LAN, Mikrotik router OS mendukung penggunaan Wirelless Radio LAN hardware antara lain:

• Radio LAN ISA card ( model 10)
• Radio LAN PCMCIA card.

Radio LAN ini hanya merupakan driver saja dan memerlukan paket wirelless dan dapat digunakan untuk lisensi minimum level 4 .

12. Paket Router Board

Paket Router Board adalah paket yang digunakan untukmendukung penggunaanMikrotik pada papan rangkaian khusus. Papan rangkaian khusus tersebut pada dasarnya merupakan komputer minimum ( tanpa hardisk controler, vga dan saound) dengan kartu jaringan, catu daya yang lebih sederhana (cukup +12VDC) dan ferforma sangat minimum. Raouter Board yang dapat digunakan Mikrotik adalah router board 200 dan 500.

13. Paket Routing

Paket Routing diperlukan jika jaringan menggunakan routing dynamic. Mikrotic dapat mengunakan RIP, OSPF, maupun BGP versi 4.

14. Paket Security

Paket Security berisikan dukungan untuk keamanan komunikasi (dengan menggunakan sistem pengkodean encryption ). paket ini diperlukan oleh mikrotik untuk menjalankan IP Security (IPsec), secure shell, dan untuk menjalankan Winbox pada mode aman (secure).

15. Paket Synchronous

Paket Synchronous memuat driver hardware kartu serial jenis synchronous. paket ini diperlukan jika akan mengoneksikan Mikrotik Router OS ke jaringan Wide Area Network (WAN) yang memerlukan interface serial synchronous seperti frame relay, dan point to point leased line.

16. Paket telephony

Paket telephony, Mikrotik router OS memerlukan paket telephony ini untuk mengatur layanan kompunikasi dengan menggunakan Voice over IP ( VoIP). Paket ini selain memberikan fungsi sebagai gatekeeper juga mendukung penggunaan beberapa hardware VoIP terpasang pada Mikrotik Router OS antara lain

• Quicknet LineJACK
• PhoneJACK telepon analog atau ISDN
• Voicetronix OpenLine4 – 4 saluran telepon analog
• Zaptel Wildcard X100P – 1 saluran telepon analog

Paket telephony mikrotik Router OS memenuhi standar spesifikasi H.323v4 International Telecomunication Union - Telecomunications (ITU-T). H.323 adalah standar yang digunakan untuk mengirimkan (multimedia voice, video dan data) melalui saluran IP (internet). H.323v4 memuat standar lain yaitu H.245, H.225, Q931, H. 450.1, RTP ( real time protocol. Paket telephony Mikrotik Router OS ini mendukung berbagai oudio coded

• G711 (64 kbps Pulse code modulation (PCMCI))
• G.723.1 (6.3 kbps – memerlukan processor yang baik)
• GSM-06,10 (pengkodean 13.2 kbps)
• LPC-10 (pengkodean 2.5 kbps)
• G.729 and G.729a (pengkodean software 8 kbps CS- ACELP)
• G.728 ( pengkodean 16 kbps, untuk kartu Quicknet LineJACK)

17. Paket UPS

Paket UPS menggunakan standar UPS APC ”smart” signaling melalui RS232 ataupun USB. Dengan menggunakan ”smart” fitur Mikrotik RouteOS UPS dapat dilakukan:

• Mengkondisikan Mikrotik RouterOS hibernate saat ada gangguan baterei dan reboot secara aman saat catu utama tersedia
• Kalibrasi waktu kerja UPS dan test kondisi baterei
• Monitoring semua informasi fitur smart yang diberikan oleh UPS
• Pencatatan perubahan catu daya

Fitur ini memudahkan administrator memonitor dan mengamankan router dari kerusakan akibat gangguan catu daya. Untuk melakukan pengamanan tersebut router akan selalu memonitor kondisi baterei UPS saat catu daya utama tidak tersedia. Jika kondisi baterei UPS dibawah 10% maka fitur ini memerintahkan router ke kondisi hibernate. Saat baterei UPS habis router telah pada kondisi hibernate dan siap untuk kembali aktif saat catu daya utamakembali

18. Paket Web Proxy

Paket Web-proxy Mikrotik RouterOS mengimplementasikan proxy server dengan fitur

• HTTP proxy normal
• HTTP Transparent Proxy
• Access list berdasarkan sumber, tujuan URL dan cara access
• Pengaturan Cache (pengaturan jenis object yang dicache)
• Pengaturan Access langsung (access langsung atau lewat proxy server lain)
• Kemampuan pencatatan

19. Paket Wireless dan Wireless-legacy

Paket ini lebih banyak memuat driver yang diperlukan untuk menjalankan kartu jaringan nirkabel (wireless). Mikrotik RouterOS mendukung penggunaan berbagai jenis kartu jaringan nirkabel seperti di bawah ini.
Atheros Chipset
Type: Atheros AR5001X PC/PCI 11/54Mbit/s IEEE802 .11a/b/gCompatibility:

• Intel 5000 series
• DlinknDWL-520
• Dlink DWL – G650
• Atheros AR5000 chipset series based IEEE802.11a (AR5210 MAC plus AR5110 PHY chips) cards
• Atheros AR50001A chipset series based IEEE802.11a (AR5211 MAC plus AR5111 PHY chips) cards
• Atheros AR5001X chipset series based IEEE802.11a (AR5211 MAC plus AR5111 PHY chips), IEEE802.11b/g (AR5211 MAC plus AR2111 PHY chips), IEEE802.11a/b/g (AR5211 MAC plus AR5111 and 2111 PHY chips), card
• Atheros AR5001X+ chipset series based IEEE802.11a (AR5212 MAC plus AR5111 PHY chips), IEEE802.11b/g (AR5212 MAC plus AR2111 PHY chips), IEEE802.11a/b/g (AR5212 MAC plus AR5111 and 2111 PHY chips), card
• Atheros AR5002X+ chipset series based IEEE802.11b/g (AR5212 MAC plus AR5112 PHY chips), IEEE802.11a/b/g (AR5212 MAC plus AR2112 PHY chips), card
• Atheros AR5004X+ chipset series based IEEE802.11b/g (AR5213 MAC plus AR5112 PHY chips), IEEE802.11a/b/g (AR5213 MAC plus AR2112 PHY chips), card Cisco/Aironet Chipset

Type: Cisco/Aironet ISA/PCI/PC 11Mbit/s IEEE802.11b Compatibility:

• Aironet ISA/PCI/PC4800 2.4GHz DS 11Mbit/s Wireless LAN Adapter (100mW)
• Aironet ISA/PCI/PC4500 2.4GHz DS 2Mbit/s Wireless LAN Adapter (100mW)
• CISCO AIR-PCI340 2.4GHz DS 11Mbit/s Wireless LAN Adapter (30mW)
• CISCO AIR-PCI/PC350/352 2.4GHz DS 11Mbit/s Wireless LAN Adapter (100mW)
• Intersill Prism II Chipset
• WaveLAN/ORiNOCO Chipset
